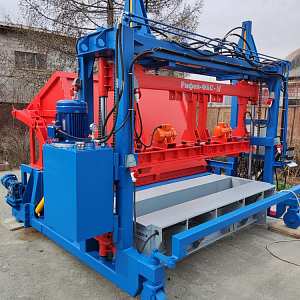

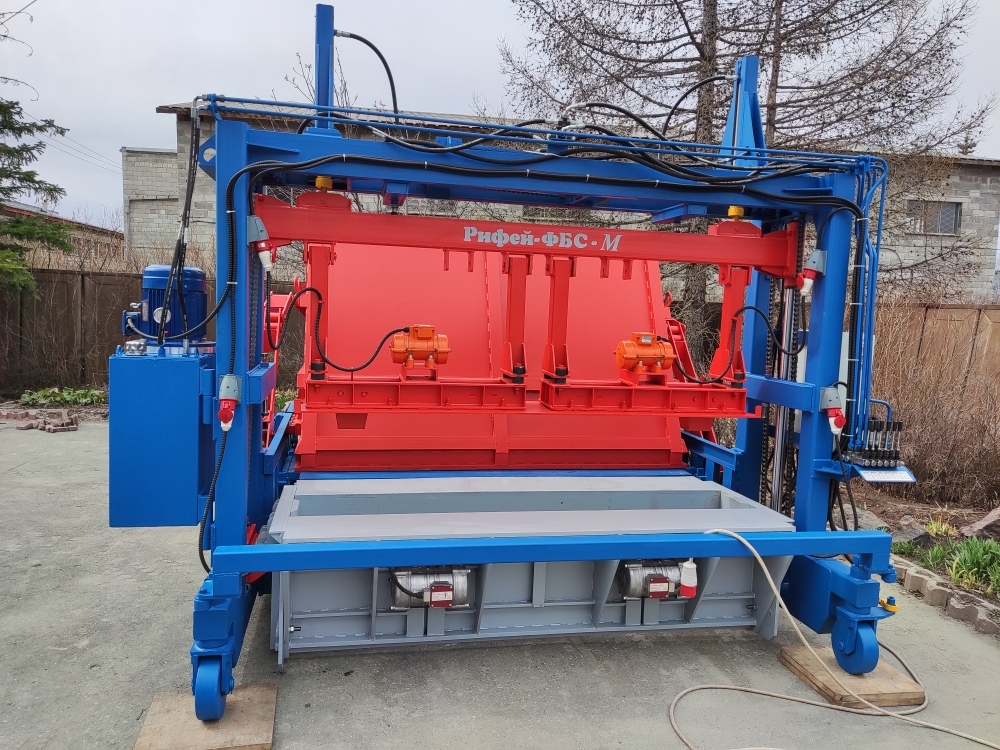

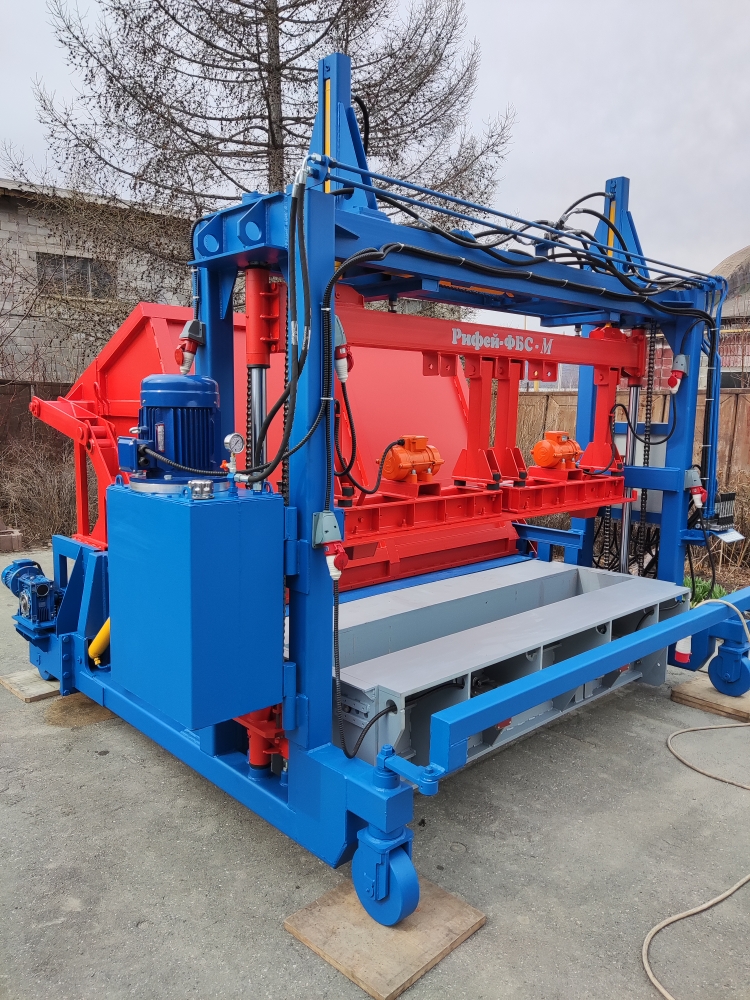

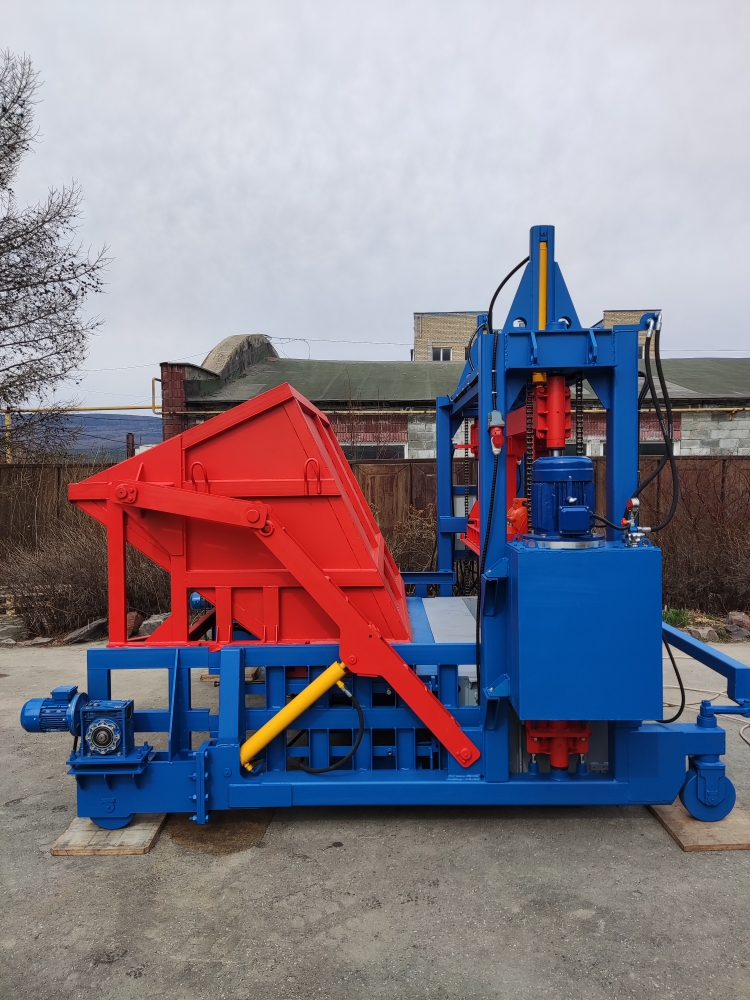

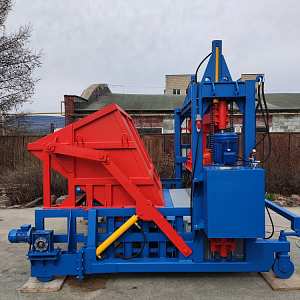

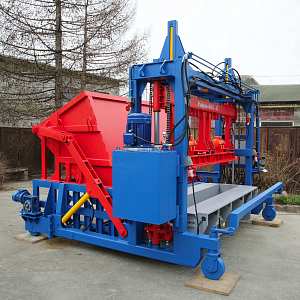

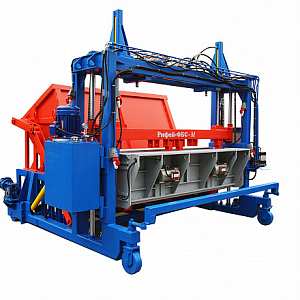

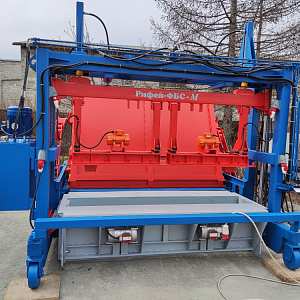

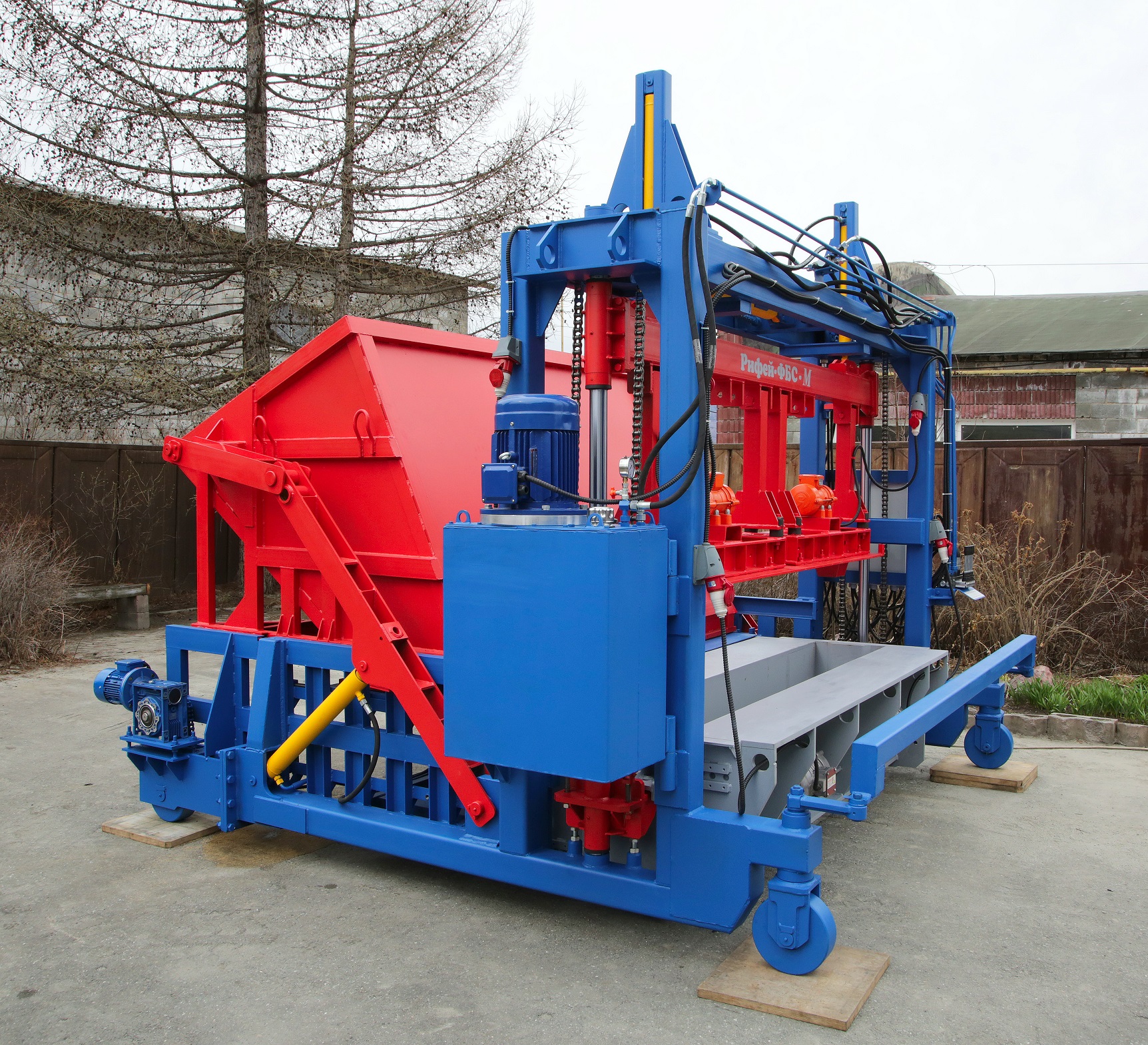

1. Вибропресс Рифей-ФБС-М

В составе:

- Опорная рама с траверсой и гидроцилиндрами подъема-опускания матрицы и пуансона;

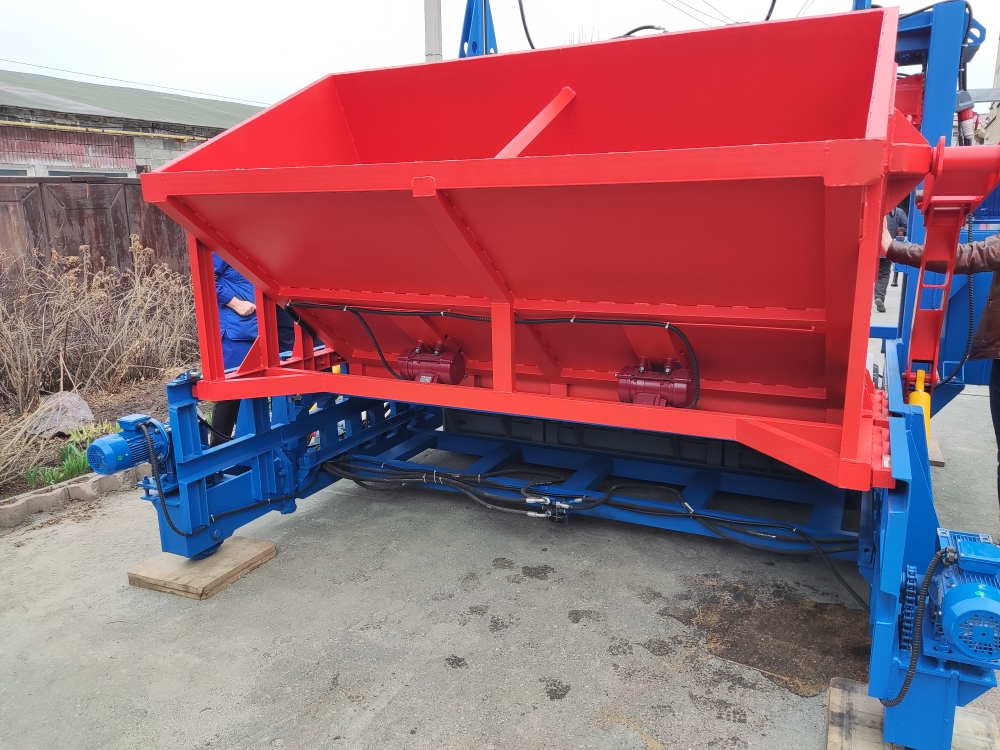

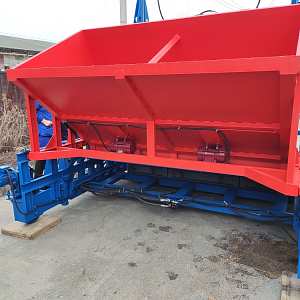

- Ящик загрузочный объемом 2,6 куб.м с гидроприводом и встряхивателями (вибраторами);

- Привод ведущих колес;

- Вибраторы матрицы;

- Пульт управления и маслостанция;

2. Универсальная матрица ПФБ-1 (высота изделий 580 мм);

3. Руководство по эксплуатации (паспорт оборудования);

4. Комплект ЗИП;

Рифей-ФБС-М является самоходным вибропрессом, в процессе работы которого фундаментные бетонные блоки формуются на ровную бетонную площадку и далее на ней подвергаются вылеживанию в естественных условиях с целью накопления прочности.
 Рабочие площадки, на которых эксплуатируются установки, должны иметь твердое бетонное покрытие толщиной не менее 150 мм, поверхность которых должна удовлетворять следующим требованиям: - допускаемый уклон площадки не более 2 мм на 1 м длины; - качество бетонной поверхности рабочей площадки должна соответствовать классу А3 СП 70.1 13330.2012; - контактная прочность бетона не менее 400 кг/см2.
 Перед заливкой рабочей площадки бетоном рекомендуется выполнить основание фундамента, которым является грунт с втрамбованным щебнем или гравием крупностью 40-60 мм толщиной слоя не менее 160 мм. На бетонных поверхностях не допускаются: - участки неуплотненного бетона; - жировые пятна и пятна ржавчины; - трещины шириной раскрытия 0, 1 мм для открытых площадок и 0, 2 мм в помещении; - раковины диаметром более 4 мм и глубиной более 2 мм, сколы ребра бетона глубиной 5 мм, суммарной длиной более 50 мм на 1 м ребра. Внимание! На поверхности рабочей площадке наплывы и выступы не допускаются.
Установка для производства фундаментных блоков ФБС-М (в дальнейшем установка) позволяет изготавливать фундаментные блоки сплошные высотой 580 для стен и подвалов по ГОСТ 13579-78 (в дальнейшем блоки) из полусухих (жестких) бетонов с различными заполнителями методом вибропрессования.
 Установка также позволяет изготавливать блоки высотой 280 мм при условии поставки формообразующей оснастки по отдельному договору.
 Установка поставляется с комплектами формообразующей оснастки для формовки блоков высотой 580 мм.
 Примечание: По отдельному договору поставляется дополнительный комплект формообразующей оснастки для формовки блоков высотой 280 мм.
 Для загрузки бункера установки формовочной смесью рекомендуется использовать фронтальный погрузчик.

Наименование параметра	Значение параметра
Установленная мощность, кВт - максимальная мощность установки - вибраторов матрицы (мощность х кол.)    - вибраторов пуансона (мощность х кол.)    - вибраторов бункера (мощность х кол.)    - мотор редуктора (мощность х кол.)    - станции насосной	16,1                  0,9 х 4 0,5 х 2 0,5 х 2 1,5 х 2 7,5
Продолжительность одного цикла формования, мин.	3
Производительность, блоков/ч - ФБС 24.6.6	20*
Скорость передвижения, м/сек	0,2
Размер формовочной зоны (длина, ширина), мм Высота формовочной зоны, мм	2380 х 600(500; 400; 300) 580 (280)
Поверхность формования	бетонная площадка
Объем бункера, м3	2,8
Привода: матрицы, пуансона, бункера,                  колеса поворотного	гидравлические
Рабочая жидкость установки насосной	минеральные масла классов вязкости 32 по ISO или 10W-40 по SAE
Давление в гидросистеме, МПа (кгс/см2)	12±1,2 (120±16)
Параметры шестеренного насоса гидроблока: - расход (при частоте вращения электродвигателя 1500 об/мин), л/мин - рабочий объем, см3/об	28,0   20,1
Привода: вибраторов матрицы,                  вибраторов пуансона,                  вибраторов бункера,                  ведущих колес,                  станции насосной	электрические
Электроснабжение:     - питающее напряжение, В     - частота тока, Гц	сеть трехфазного тока 380 50
Габаритные размеры (длина х ширина х высота), мм	3520 х 3180 х 2970
Масса, кг - формообразующей оснастки, - общая	2800 6800
Примечание: * Значение параметра зависит от уровня организации производства и способа механизации вспомогательных работ.

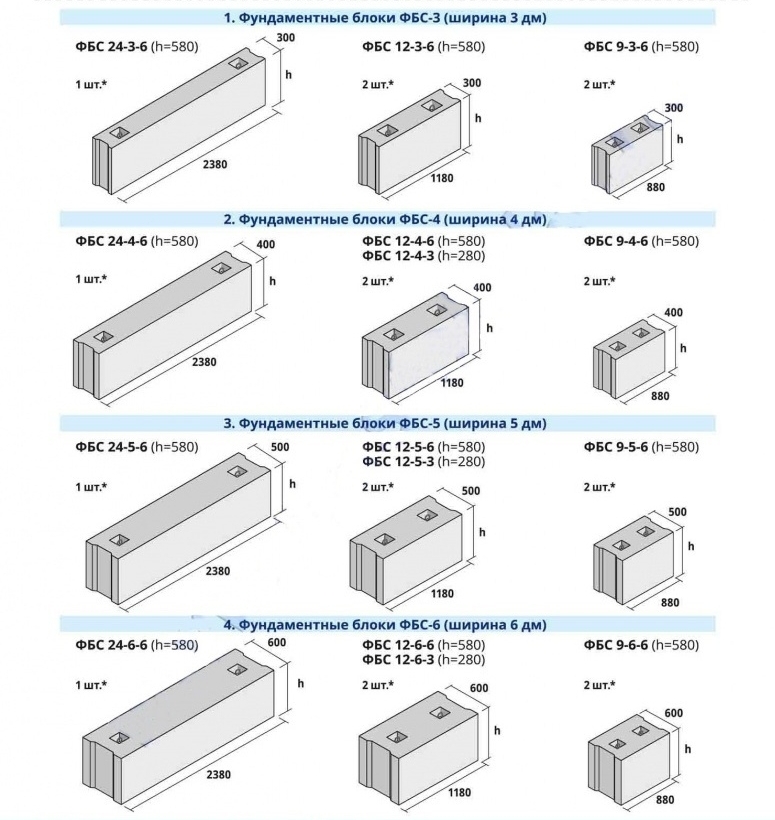

Прайс пуансон-матриц
